ВЛИЯНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ НА ПРАВИЛЬНУЮ РАБОТУ ИНДУКЦИОННОГО НАГРЕВАТЕЛЯ. Сварочный инвертор.

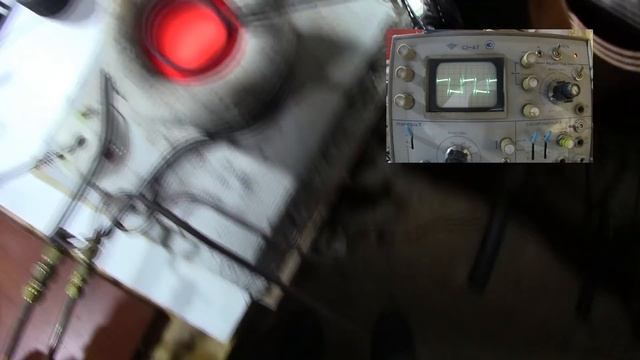

Решил посмотреть как влияет подкачивающее напряжение на работу индукционного нагревателя с внешним блоком и последовательным резонансным контуром. Я обычно запитывал внешний блок определенным напряжением. А мощность нагрева регулировал изменением частоты резонанса. Это нормально работает с графитовыми тиглями. Но при работе с железом приходится постоянно следить за током и по ходу нагрева все время подстраиваться. Это не всегда удобно и при этом греются транзисторы в самом инверторе. Так как железо меняет свои свойства по ходу нагрева, тем самым уменьшатся нагрузка на индуктор, растут реактивные токи, что приводит к частичному намагничиванию сердечника силового трансформатора в инвертор. В ходе экспериментов выяснилось, что если уменьшить напряжение подкачки со 100 вольт до 50 вольт после того как температура железа перейдет точку Кюри (700-850 градусов) уменьшается влияние реактивных токов резонансного контура на силовой трансформатор инвертора. Нагрев железа улучшается. При этом перестают греться силовые транзисторы в ключах инвертора. Таким образом желательно подбирать свое напряжение под определенные нагрузки. Как пример, удалось разогреть прессованный графитовый тигель, который при раскачке контура напряжением 100 вольт очень плохо грелся. Но при этом сильно перегревались транзисторы. Переключив на 50 вольт, все встало на свои места. Транзисторы перестали греться, а сам тигель прекрасно разогрелся. Это радует так как прессованные тигли в разы дешевле точеных графитовых. А если учесть, что графитовый тигель это расходный материал и он постепенно выгорает, то получается приличная экономия) Это здорово! ))) ЕСЛИ ВОЗНИКЛО ЖЕЛАНИЕ ПОМОЧЬ РАЗВИТИЮ МОЕГО КАНАЛА : Номер кары: 5536 9137 6022 2899 PayPal: https://paypal.me/AleksandrDomnin?country.x=RU&locale.x=ru_RU Станьте спонсором канала, и вы получите доступ к эксклюзивным бонусам. Подробнее: https://www.youtube.com/channel/UCGqc2oRYheWtzKgq-h1RbCg/join Ссылка на мой канал: https://www.youtube.com/channel/UCGqc2oRYheWtzKgq-h1RbCg/ Ссылка на плейлист: "Полуавтомат и порошковая проволока" https://www.youtube.com/playlist?list=PLFobUX0T-JrumENDBvQ-ExaJTzm6BSxV7 Ссылка на плейлист: "Переделки сварочных инверторов" https://www.youtube.com/playlist?list=PLFobUX0T-JruNRDgXVLnaB5-fQFoHxibI Ссылка на плейлист: "Ремонт и Модернизация" https://www.youtube.com/playlist?list=PLFobUX0T-JrtGIdFAd4UElINM0EE9bylN Ссылка на плейлист: "Дела дачные": https://www.youtube.com/playlist?list=PLFobUX0T-JrtOo7VEc6DS_b1ZDUGm-f0h Ссылка на плейлист: "Моноколесо как средство передвижения" https://www.youtube.com/playlist?list=PLFobUX0T-Jrs5YP6xKpiAq8X46pzrpECr Ссылка на плейлист: "Индукционное отопление" https://www.youtube.com/playlist?list=PLFobUX0T-JrvmNllkiUhbSCzGM1XRDdQr Ссылка на плейлист: "Между делом" https://www.youtube.com/playlist?list=PLFobUX0T-Jrtqrdu6ukN7k8SW-8G1GxqH Ссылка на плейлист: "Доработка сварочного инвертора. Ответы на вопросы" https://www.youtube.com/playlist?list=PLFobUX0T-JrvzrOc1ypKPlJ04wFD0VdpC Если будут вопросы или предложения пишите мне в Telegram пользователю @DAN_yt
