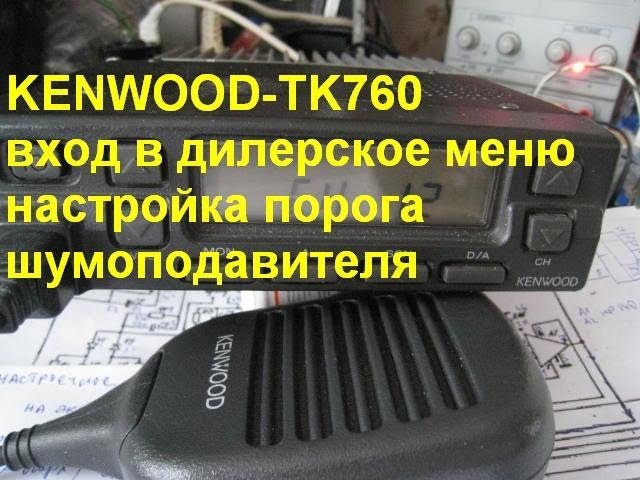

Kenwood TK-760 регулировка порога шумоподавителя с передней панели
Ссылка на первоисточник: http://www.radioscanner.ru/files/kenwood/file19634/ ДИЛЕРСКОЕ / НАСТРОЕЧНОЕ МЕНЮ В этом меню находятся регулировки, касающиеся мощности передачи, чувствительности приемника, шумоподавителя и прочего. В это меню можно попасть, если у Вас оно не отключено в пункте 10 программирования параметров радиостанции (10 On). Для входа в данное меню необходимо выключить радиостанцию, зажать кнопку "SCN" и включить ее. На экране вы увидите: - - - - , затем надпись 150 - 1 (или 450 - 1, в зависимости от версии). Нажмите "CH DOWN", увидите 1 - 1. Затем нажмите "CH UP", увидите следующее: 1 - 1 Вы в дилерском меню (это его первый пункт). 1 - 1 Частота для настройки приема / передачи. Варианты: 0...255. Означает 0 - самая низкая частота, 255 - самая высокая для данной версии (к примеру, в "двоечной" версии ноль - это 136 МГц, 255 - 174 МГц). Служит для настройки радиостации (корректировки мощности и настройки чувствительности). Параметр трогать не нужно, если Вы не собираетесь детально настраивать радиостанцию 2 - 127 Мощность передачи средняя. Варианты: 0...255. Означает 0 - самая низкая мощность, 255 - самая высокая. К примеру, в 45-ваттной версии 0 будет соответствовать наименьшей возможной мощности (я не знаю сколько это), 255 будет соответствовать 45 ваттам. 2L - 135 Мощность передачи внизу рабочего диапазона Варианты: 0...255. Означает 0 - самая низкая мощность, 255 - самая высокая. К примеру, в 45-ваттной версии 0 будет соответствовать наименьшей возможной мощности, 255 будет соответствовать 45 ваттам. 2С - 127 Мощность передачи в середине рабочего диапазона Варианты: 0...255. Означает 0 - самая низкая мощность, 255 - самая высокая. К примеру, в 45-ваттной версии 0 будет соответствовать наименьшей возможной мощности, 255 будет соответствовать 45 ваттам. 2H - 134 Мощность передачи в верхней части рабочего диапазона Варианты: 0...255. Означает 0 - самая низкая мощность, 255 - самая высокая. К примеру, в 45-ваттной версии 0 будет соответствовать наименьшей возможной мощности, 255 будет соответствовать 45 ваттам. --- Такая настройка связана с нелинейностью выходных цепей, поэтому диапазон поделили на 3 части и для каждой части сделали настройку. Крутить эти параметры НЕ РЕКОМЕНДУЕТСЯ. Хотя, если Вам это все же необходимо (например, замена модуля выходного каскада), выставляйте частоты в параметре 1 и подстройкой 2L, 2C и 2H добивайтесь одинаковой мощности во всем УКВ диапазоне. Они не предназначены для регулировки мощности! Если Вам нужно просто настроить выходную мощность, настраивайте ПАРАМЕТР 2 без букв. Значения 2L, 2C и 2H при этом корректируются автоматически. --- 3 - 120 Баланс сигналлинга (судя по всему, DTMF) 4 - 150 Максимальная девиация средняя Варианты: 0...255. Означает 0 - самая низкая девиация, 255 - самая высокая. 4L - 151 Максимальная девиация в нижнем участке диапазона Варианты: 0...255. Означает 0 - самая низкая девиация, 255 - самая высокая. 4С - 150 Максимальная девиация в среднем участке диапазона Варианты: 0...255. Означает 0 - самая низкая девиация, 255 - самая высокая. 4Н - 149 Максимальная девиация в верхнем участке диапазона. Варианты: 0...255. Означает 0 - самая низкая девиация, 255 - самая высокая. --- Настраивается девиация таким же образом, как и мощность - параметром 4 без букв. 4L, 4C, 4H корректируются автоматически. --- 5 - 208 CTCSS девиация. Варианты: 0...255. Означает 0 - самая низкая девиация, 255 - самая высокая. 6 - 117 Чувствительность средняя Варианты: 0...255. Означает 0 - самая низкая чувствительность, 255 - самая высокая. 6L - 163 Чувствительность в нижней части диапазона Варианты: 0...255. Означает 0 - самая низкая чувствительность, 255 - самая высокая. 6C - 117 Чувствительность в средней части диапазона Варианты: 0...255. Означает 0 - самая низкая чувствительность, 255 - самая высокая. 6H - 40 Чувствительность в верхней части диапазона Варианты: 0...255. Означает 0 - самая низкая чувствительность, 255 - самая высокая. --- Эти параметры без необходимости не крутить. Если есть необходимость, устанавливаем частоты в пункте 1 в начале дилерского меню и при помощи генератора настраиваем каждый из 3 поддиапазонов. Но без надобности - трогать НЕ НУЖНО. --- 7 - 16 Порог шумоподавителя. Подбирается экспериментально. В идеале можно выставить Вашу рабочую частоту в пункте 1 дилерского меню и крутить до срабатывания порога. Значения шумоподавителя - 0...42, где 0 - минимум, 42 - максимум. Устанавливается для всех каналов одинаковым
